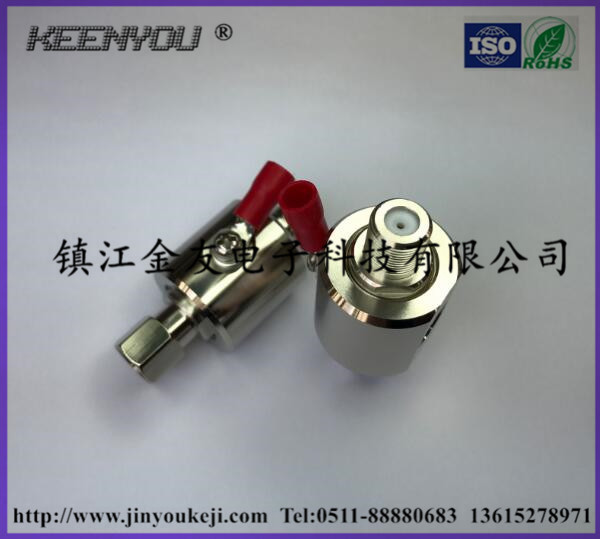

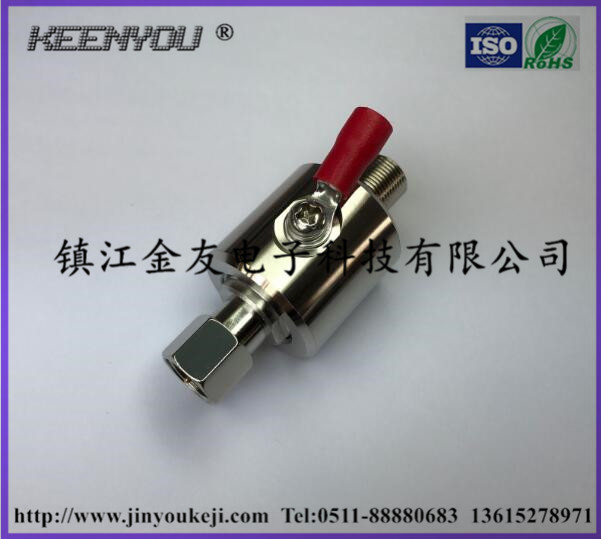

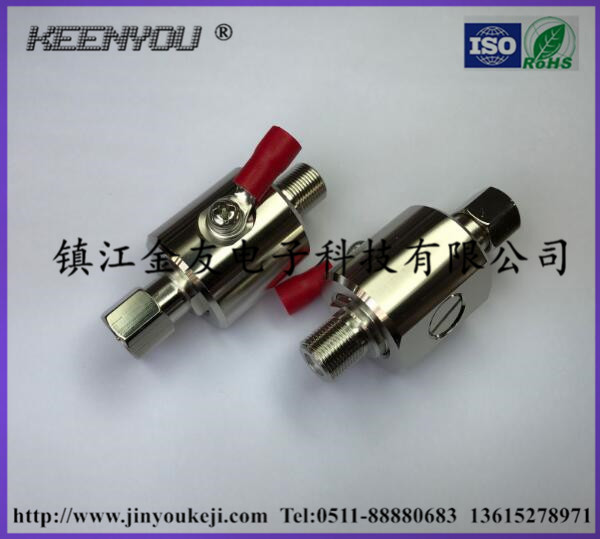

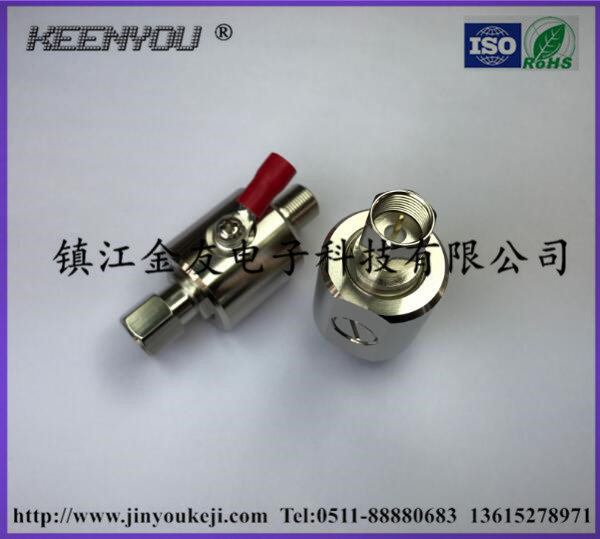

BLQ-F-JK-DC-3G公制避雷器

产品编号：15154-366
更新时间：2016.09.20
浏览次数：


产品详细介绍：



镇江金友电子科技有限公司





技 术 规 格 书





避雷器





型号：BLQ-F-JK





图号：JY2.908.0614









拟制：    张天明

审核：    陈晓斌

批准：    刘国斌



地址：中国江苏省镇江市丁卯开发区绿蒲路鑫鼎茂工业园B区2号楼1楼

邮编：212009

电话：0511-88880683

传真：0511-85901586

网址：www.jinyoukeji.com

邮箱：zj@jinyoukej.com



镇江金友电子科技有限公司

一、概述：

1. BLQ-F-JK型避雷器采用“金属陶瓷气体放电管”同轴保护技术

2. 符合射频同轴连接器的国际标准: IEC60169-8

3. 符合雷击和浪涌保护国际标准IEC61643-21

4. 所有零件材质和表面处理、组件、辅助材料和产品包装材料均符合欧盟RoHS

指令有害物限量要求

接口类型：F-JK

二、工作环境：

工作温度：-40~+85℃

相对湿度：5％~95％

三、材质与镀层：

序 号

名     称

材 料 (代 号)

镀     层

1

螺  套

铅黄铜棒 (HPb59-1)

镀镍≥2μ

2

K头外壳

铅黄铜棒 (HPb59-1)

镀镍≥2μ

3

J头外壳

铅黄铜棒 (HPb59-1)

镀镍≥2μ

4

内导体

铅黄铜棒 (HPb59-1)

镀普金

5

插  孔

锡青铜棒 (QSn6.5-0.1)

镀普金

6

插  针

铅黄铜棒 (HPb59-1)

镀普金

7

托  盘

铅黄铜棒 (HPb59-1)

镀银普金

8

闷  盖

铅黄铜棒 (HPb59-1)

镀镍≥2μ

9

密封件

硅橡胶



10

绝缘介质

聚四氟乙烯 (SFX-1)



11

标准件

不锈钢





注：镀层及厚度可根据客户要求进行调整。





四、机械电气性能：



测试项目

标准要求

互换性

同一型号产品应能互换连接

特性阻抗

75Ω

接触电阻(常 态)

内导体

≤1.5mΩ

外导体

≤1mΩ

机械耐久性检查

连接器经受500次啮合试验后外观、接触电阻、标准规保持力等都符合要求

频率范围(MHz)

DC-3000

最大允许功率(w)

50

通流容量: (kA@8/20μS波)

10

标称放电电压（V）

90

残余电压(1kV/μs)

＜600

驻波(dB)

≤1.2

插入损耗(dB)

＜0.4

外壳防护等级

IP67

注：回波和插入损耗测试指标发生争议时以Agilent标准校准件校准测试为准
